SmartCella

WE00*
SmartCella
  • 总体特征

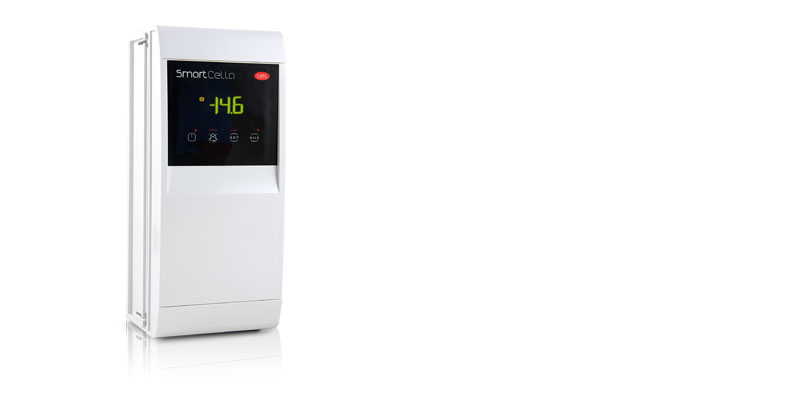

    SmartCella基于一个集成到IP65行业设计盒中的标准控制器。通过结合UltraCella和MasterCella来完成和强化CAREL公司关于各种冷藏室的产品供应。根据零件编号,仅有一对型号与处理的负荷量、探测器和各种功能(实现目标的必要条件)直接相关:一个型号带有1个继电器,用于常温冷藏室;另一个型号带有4个继电器,用于低温冷藏室。

    “输入/输出”配置:

    • 多达4个输出继电器(基于型号的16A/2HP压缩机、16A除霜、蒸发器的8A风机以及用于其他功能的8A辅助输出端口)
    • 5个模拟输入端口(2 x NTC+3 x NTC/数字输入端口)
    • 1个串行端口以及卡乐/Modbus(从机)协议(带自动识别功能)
    • 在所有的工作阶段,SmartCella满足所有冷藏室用户的要求:从安装供应商的安装到调试再到终端用户的日常使用。

    在安装阶段,安装供应商可以利用:

    • 用于墙面快速安装的DIN导轨的轨道
    • 与标准的面板控制器相比,ir33 DIN控制的“输入/输出”板更适合安装在盒内
    • 众所周知的标准ir33 DIN接线图
    • SmartCella在日常工作中调试和使用方便,这是由于:
    • 关于规定算法、导航和参数的相同ir33+逻辑
    • 简单的用户友好型的界面以及触摸键盘和各种大号按钮;特征/按钮匹配与ir33+是一样的。

    显示器又大又亮(比ir33大30%),并在导航期间显示上下文信息。

    由于选择UltraCella扩展模块盒,SmartCella很容易添加其他功能。除提供IP65保护和类似UltraCella平台的系列产品外,该选项能够实现盒内可用的自由空间,并用于以下装置:

    • 外部继电器
    • 接触器
    • 辅助终端

    并从UltraCella平台获得附加功能,如下所示:

    • Ultra EVD模块
    • Ultra电源模块

    SmartCella符合HACCP国际食品安全的要求 - 意大利首次将该方案用于制冷设备的电子装置系列产品 - 作为该方案适合确保保存食品质量的陈述。





  • 更多

    • 基于ir33+ 逻辑和经验的智能方案
    • 直观的用户界面
    • 准备用于 其他组件 的IP65柔性盒
    • 带自动识别功能的Modbus和卡乐协议
    • 用于墙面快速安装的DIN导轨
