humiFog (HD) NA

UA*HD*
humiFog (HD) NA
  • 总体特征

    系统组成
    用于AHU/管道的humiFog由以下组成
    • 提供连续调制的泵装置(配置变频器);
    • 水雾化喷嘴支架;
    • 液滴分离器(这是认证安装装置所必须的);
    •  高压连接管道;
    • 湿度探测器;
    • 水处理系统(反渗透),不由CAREL公司供应

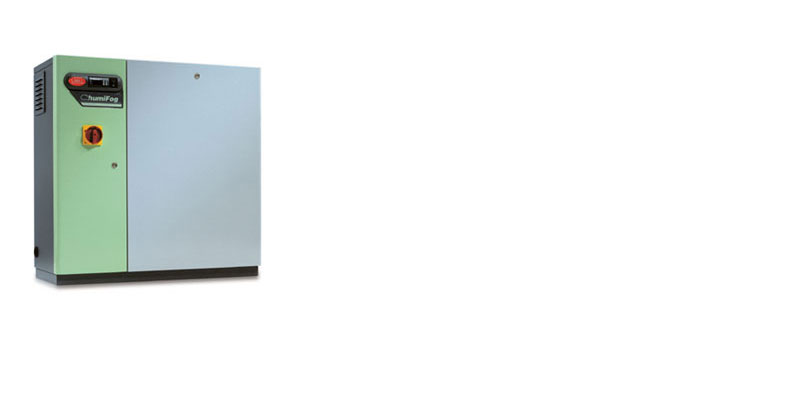

    适用于AHU/管道的可连续调制的泵装置(配置变频器)

    用于AHU/管道应用中的泵装置的特点是,配置了一个可持续改变高压泵速度的变频器,以便调节喷水的流量。
    泵速度的连续调制和打开的喷嘴数量控制相结合,运用电磁阀,流量的范围在泵额定流量的15%到100%之间,保持水压在25到75巴,保证产生的液滴较小。
    泵装置可用的最大容量是60、120、180、250、350和500 kg/h(客户版本高达5000 kg/h)。

    管道安装加湿支架

    用于测量AHU/管道,由喷嘴岐管、雾化喷嘴、岐管开关阀门、岐管排水阀门、通风阀和主排水阀组成。 所有的金属部件都由不锈钢制造而成。开关电磁阀控制开着的喷嘴数量,不管加湿器什么时候停止加湿,排水和通风电磁阀用于排空支架。

    吸收距离

    humiFog产生一种超细水雾包括液滴,其平均直径仅仅10到15µm之间,在高压(25到75巴)下进行操作喷嘴开口仅0.2 mm。这种超细喷雾会很快在空气中被吸收,需要最小700 mm的自由蒸发空间。通常情况下只需要1000至1200 mm,对于雾化水的95%可通过空气被吸收。

    液滴分离器(这是认证安装装置所必须的)

    液滴分离器用于收集没有完全蒸发的水液滴,以便防止液滴离开加湿箱内。

    提供两个版本:配置玻璃纤维或AISI304钢过滤器,后者需要VDI6022认证安装装置。液滴分离器的结构一直采用的是不锈钢。提供的液滴分离器按照标准模块,安装时可覆盖AHU/管道的横切面。

    卫生认证

    以下各项的实施
    • 特殊的不锈钢雾化架容许管道进行排水;
    • CAREL公司提供的全不锈钢除雾器
    使得适用于AHU/管道的humiFog获得VDI6022认证:ILH Berlin发布的“适用于通风和空调系统以及办办公室和会议室的卫生标准”。另外,该装置已经认证符合DIN1946、VDI3803、SWKI2003-5 (CH)和ÖNORM H 6021(A)标准。
