  • 总体特征

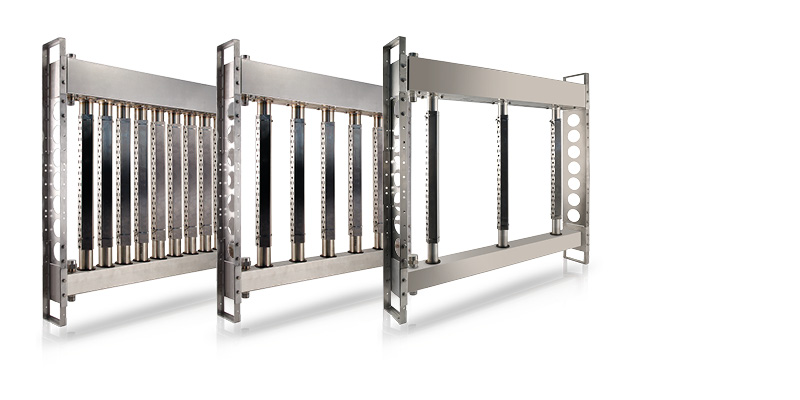

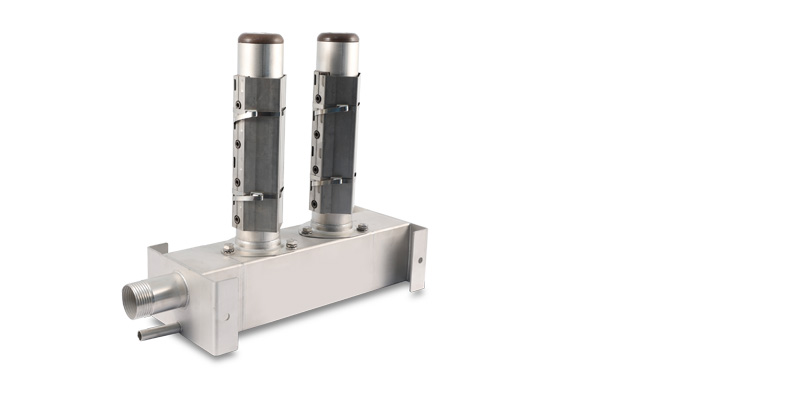

    多喷管（SAB/SAT）
    ultimateSAM系统能够使用来自受到压力的管网和气压发生器（加湿器）的蒸汽。在第一种情况下，液体经调节阀到达分配器，通过这种方式，膨胀几乎可以达到大气压的水平。在第二种情况下，ultimateSAM直接连接到蒸汽发生器；在这种情况下，流量的调制由加湿器直接进行。为减少冷凝，蒸汽分配喷管设计得有偏转器和喷嘴，以确保仅仅向空气处理机组/管道中释放了干蒸汽。

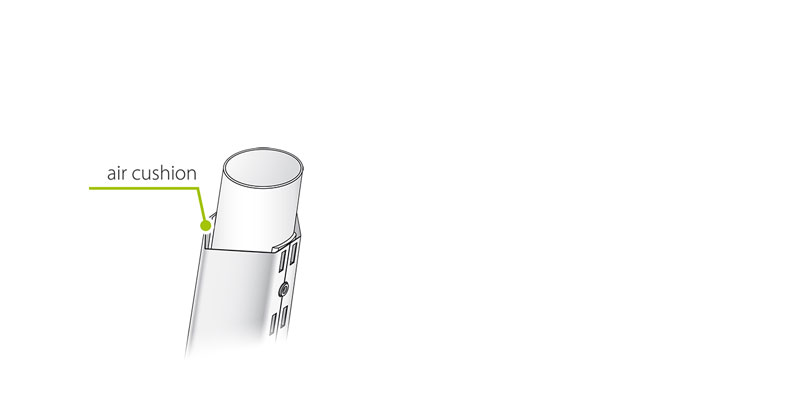

    ultimateSAM可与配有绝缘气垫的垂直分配管一同购置，以减少空气发热和冷凝的形成。
    配备绝缘层的分配器具有以下特征：喷嘴嵌入到受压管道中，以便从分配器的中心带走干蒸汽，从而避免了将凝结液滴排放到空气流中。相反，非绝缘的分配器则不具备这种特征的喷嘴。与非绝缘的型号相比，配备绝缘喷管（带喷嘴）的型号可减少30％的冷凝。当然，在各种情况下，短吸收距离都能得到保证（大约为½米）。

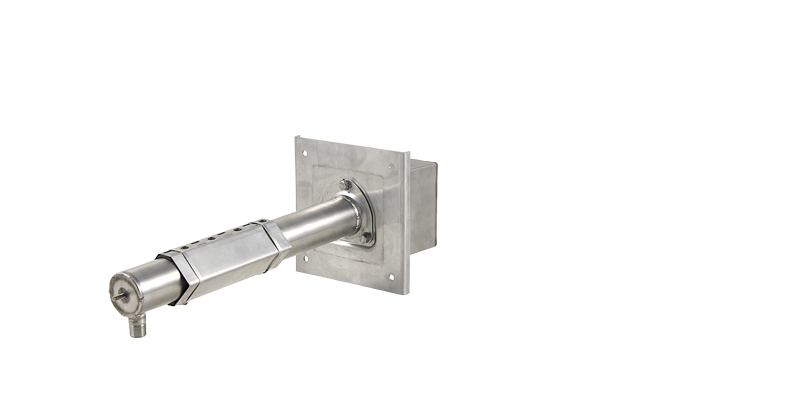

    单喷管（SA0）
    它可用于加压蒸汽或常压蒸汽。在这种情况下，歧管会将冷凝液分离，因为它配备了内部偏转器和冷凝液排出管。单喷管与绝缘层和喷嘴一同供货，减少了冷凝的形成并缩短了吸收距离。
    可用于单喷管的配件：
    • SAKC*S10*0：冷凝液排出管套件；
    • SAKC0*T0*0：冷凝液排出组件套件；
    • SAKD0*10*0 e SAKD0*20*0：用于套管的蒸汽输入套件。

  • 更多
    配件：
    • 调节阀带电力传动装置和自动关闭安全全装置，以防断电；
    • 蒸汽输入连接线路为不锈钢；
    • 分离器和冷凝液排出管避免了电源线的冷凝到达分配器的阀门。
    • Y型过滤器，用于清除供给管道中的所有杂志。
