EVD Evolution Twin

EVD0000T**
EVD Evolution Twin
  • 总体特征

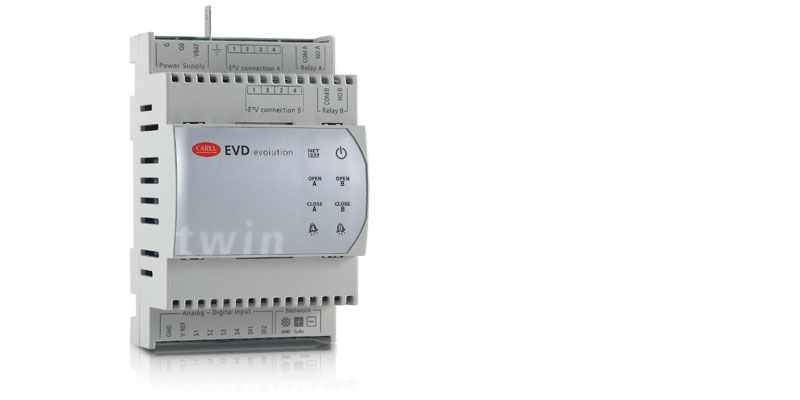

    EVD Evolution Twin产品是一个由两个两极步进电动机(可以独立管理两个电子膨胀阀)组成的控制器。

    该装置设计用于DIN导轨安装,并且配置插入式螺丝接线端。每个传动装置可以控制制冷剂的过热并且可以优化制冷剂回路的性能,同时保证了最大的系统灵活性,可以与各种类型的制冷剂和阀门兼容, 在这些应用中可以使用冷冻器、空调机和制冷装置,包括亚临界和跨临界CO2系统。

    主要功能:

    • 两个电子膨胀阀的独立管理;
    • 具有高压、低压和低过热保护功能的过热控制
    • 特殊功能,例如热气旁通、蒸发器压力调节(EPR)和跨临界CO2电路中的气体冷却器下游阀门的控制;
    • 装有配置数字漩涡式压缩机的用于空调装置的最优化过热控制,压缩机通过LAN与指定的卡乐控制器适当相连时,可以启动一个或者更多的调试过程;
    • 辅助启动程序,只需选择4个参数(如果使用该装置控制卡乐阀门只需要3个参数);
    • 可移动图形液晶显示屏、在线多种语言界面,有助于在线了解各参数和SI或英制单位
    • 将配置参数从一个EVD复氏演化控制器复制至另一个可移动显示屏上的控制器上;
    • 使用密码进入用户管理,进入不同的配置等级
    • 使用4-20 mA输出的低功率比例式压力变送器(可以在高达5个传动装置之间进行共享),用于多元复合应用中;
    • 先进的报警器管理。





文档

技术

  • 用户手册
    代码 描述 语言 日期 * 版本
    代码 +0300006IT

    描述 EVD evolution twin driver per 2 valvole di espansione elettronica

    语言 ITA

    日期 18/12/2019

    版本 2.7

    代码 +0300006ES

    描述 EVD evolution twin driver para 2 válvulas de expansión electrónica

    语言 SPA

    日期 18/12/2019

    版本 2.7

    代码 +0300006EN

    描述 EVD evolution twin Driver for 2 electronic expansion valves

    语言 ENG

    日期 18/12/2019

    版本 2.7

    代码 +0300006DE

    描述 EVD evolution twin Treiber für 2 elektronische Expansionsventile

    语言 GER

    日期 18/12/2019

    版本 2.7

    代码 +0300006CS

    描述 EVD evolution twin Ovladač pro 2 elektronické expanzní ventily

    语言 CZE

    日期 18/12/2019

    版本 2.7

    代码 +0300006RU

    描述 EVD evolution twin Привод для 2х электронных расширительных вентилей

    语言 RUS

    日期 31/01/2019

    版本 2.6

    代码 +0300006ZH

    描述 EVD evolution twin 用户手册 1个驱动器控制2个电子膨胀阀

    语言 CHI  ENG

    日期 25/01/2013

    版本 2.3

  • 技术说明
    代码 描述 语言 日期 * 版本
    代码 +050004171

    描述 EVD*T*, EVDIS* - EVD evolution - Electronic expansion valve driver and graphic display

    语言 FRE  GER  POR  SPA

    日期 06/12/2019

    版本 1.6

    代码 +050004170

    描述 EVD*T*, EVDIS* - EVD evolution TWIN- Driver per 2 valvole di espansione elettronica e display grafi co/ 2 electronic expansion valves driver and graphic display

    语言 CHI  ENG  ITA  RUS

    日期 06/12/2019

    版本 1.6

  • 2D/3D 图纸
    代码 描述 语言 日期 * 版本
    代码 2d-3d EVDevo_Twin+Display.zip

    描述 2D-3D drawings

    语言 ALL

    日期 02/12/2015

    版本 R0

    代码 2d-3d EVDevo_Twin.zip

    描述 2D-3D drawings

    语言 ALL

    日期 02/12/2015

    版本 R0


商业

  • 成功案例
    代码 描述 语言 日期 * 版本
    代码 +402200216

    描述 MARKETING NEWS TRANSCRITICAL SPACE

    语言 ENG  ITA

    日期 18/03/2009

    版本 1.0

    代码 +402200211

    描述 Marketing News - Bitzer CO2 laboratory and training centre managed by CAREL

    语言 ENG

    日期 18/03/2009

    版本 1.0

    代码 +402200210

    描述 Laboratorio e centro di formazione a CO di BITZER gestito da CAREL

    语言 ITA

    日期 18/03/2009

    版本 1.0

  • 产品手册
    代码 描述 语言 日期 * 版本
    代码 +302240520

    描述 EVD evolution & EVD evolution twin Drive the power easily

    语言 ITA

    日期 16/09/2009

    版本 2.0

    代码 +302240521

    描述 EVD evolution Drive the power easily

    语言 ENG

    日期 16/09/2009

    版本 2.0

    代码 +302240528

    描述 EVD evolution med fokus på energibesparelser

    语言 DAN

    日期 16/09/2009

    版本 2.0

    代码 +302240530

    描述 EXV Sistema, Meccanica di precisione, potenza di controllo

    语言 ITA

    日期 16/09/2009

    版本 2.0

    代码 +302240531

    描述 EXV Sistema, Precision mechanics, powerful control

    语言 ENG

    日期 16/09/2009

    版本 2.0

    代码 +302240536

    描述 EXV Sistema, Прецизионые механизмы, развитое управление

    语言 RUS

    日期 16/09/2009

    版本 2.0

    代码 +302240533

    描述 EXV Sistema, Präzisionsmechanik, Regelpotenz

    语言 GER

    日期 16/09/2009

    版本 2.0

    代码 +302240532

    描述 Système EXV, Mécanique de précision, puissance du contrôle

    语言 FRE

    日期 16/09/2009

    版本 2.0

  • 应用手册
    代码 描述 语言 日期 * 版本
    代码 +4000009JA

    描述 科学的アプローチの直観化

    语言 JAP

    日期 11/02/2011

    版本 1.0

    代码 +4000009IT

    描述 Approccio scientifico applicato all’intuizione

    语言 ITA

    日期 11/02/2011

    版本 1.0

    代码 +4000009FR

    描述 Approche scientifique appliquée à une hypotèse

    语言 FRE

    日期 11/02/2011

    版本 1.0

    代码 +4000009ES

    描述 Aproximación científica aplicada a la intuición

    语言 SPA

    日期 11/02/2011

    版本 1.0

    代码 +4000009EN

    描述 A scientific approach applied to intuition

    语言 ENG

    日期 11/02/2011

    版本 1.0

    代码 +4000009DE

    描述 Intuitionsbasierter wissenschaftlicher Ansatz

    语言 GER

    日期 11/02/2011

    版本 1.0
