用于冷冻器/HP装置和螺杆式压缩机的解决方案
pCO 系列
用于冷冻器/热泵和螺杆式压缩机的卡乐解决方案已经围绕可编程控制器的pCO5+产品系列进行了开发。该应用可以管理空气/水和水/水装置(配有螺杆式压缩机)以及连续/步进容量控制器或变频器。在一个电路中最多配置一台螺杆式压缩机,且最多涉及4个电路。

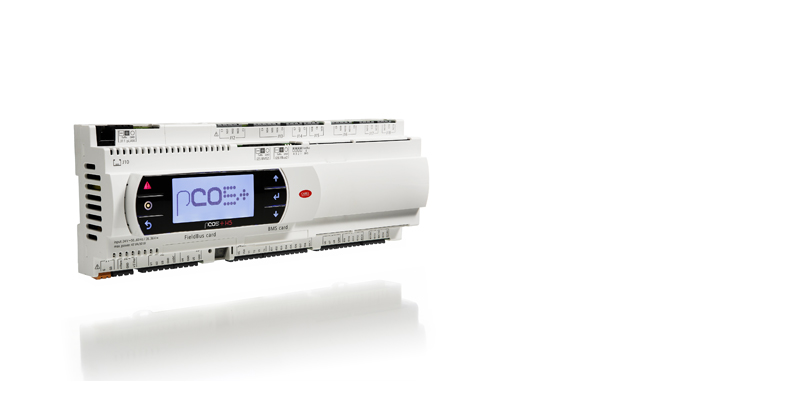

pCO5+

P+5**B / P+5**T
pCO5+
pCO5+ pCO5+ pCO5+

  • 总体特征

    pCO5 + 通用可编程控制器具备一些特定功能,可提高暖通空调 / 制冷(HVAC/R)系统的效率,具体如下:


    • 由于有多种产品规格(小型、中型、大型和超大型)、输入 / 输出扩展、通用输入 / 输出端口以及 USB 端口,使用起来十分灵活;
    • 内置采用超级电容(Ultracap)技术的电子膨胀阀控制驱动器,可确保在断电情况下步进式电子膨胀阀关闭;
    • 连接性强,为要求最严苛的设计师提供多达 5 条串行线路,其中 3 条随时可用,可在协议(卡乐(CAREL)协议或 Modbus® 协议)和类型(现场总线或楼宇管理系统)方面进行配置,另外还有 2 条可选线路,同样可在协议(Modbus® 协议、BACnet™协议、卡乐(CAREL)协议、KNX 协议、LonWorks 协议)和物理支持(RS485、KNX)方面进行配置。部分版本配有 “主机” 和 “设备” USB 端口,可使用标准 USB 闪存盘对 pCO5 + 进行编程,或无需串行转换器即可直接连接到个人电脑。


    pCO5 + 控制器有可使用 1tool 或 STone 开发环境进行编程的型号可供选择。






  • 更多

    可编程性

    根据型号的不同,pCO5 + 可以使用 1tool 开发环境或新型的 STone 开发环境进行编程。

    安全性

    网络安全是重中之重,pCO5 + 控制器通过定期的安全评估来持续保障其安全性。实际上,基于 STone 的型号是按照 IEC 6244 标准(网络安全指南)设计的,集成了诸如安全启动以及采用非对称加密系统的数字签名等先进功能。

    输入 / 输出灵活性

    多达 10 个通用输入 / 输出通道,可实现输入 / 输出的自定义配置。得益于卡乐(CAREL)专有的专用集成电路(ASIC)芯片,这些通用通道可以独立配置为模拟输入、数字输入或模拟输出。

    性能

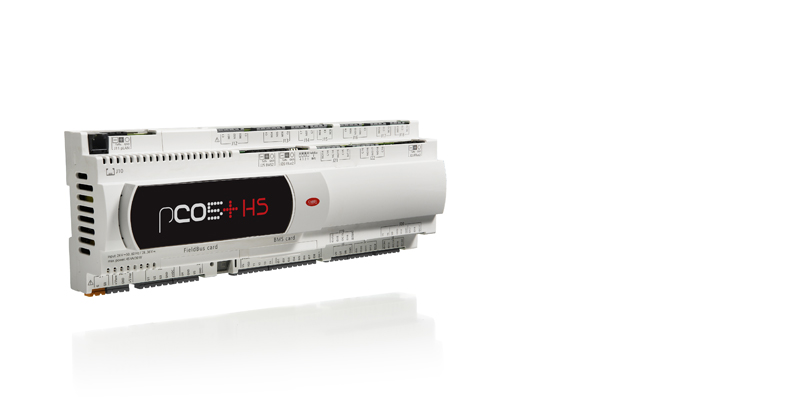

    除了标准的 pCO5 + 型号外,还提供高速(HS)型号,由于配备了更先进的中央处理器(CPU),这些型号在应用速度(启动时间和循环时间)和升级速度方面具有更高的性能。

    连接性

    具备三个串行接口(现场总线或楼宇管理系统接口)、两个可选扩展卡以及两个 USB 端口。可选择多种通信协议(例如:Modbus、卡乐(CAREL)协议、BACNet、Konnex、TCP/IP、HTTP、FTP、DHCP、DNS、NTP、SNMP)。基于 STone 的型号原生支持连接到卡乐(CAREL)应用程序。

    节能

    pCO5 + 中型型号提供一种版本,最多可配备两个内置电子膨胀阀驱动器和一个可选的超级电容(Ultracap)模块,用于综合节能管理。
