MasterAria
AHUMSTA*

总体特征

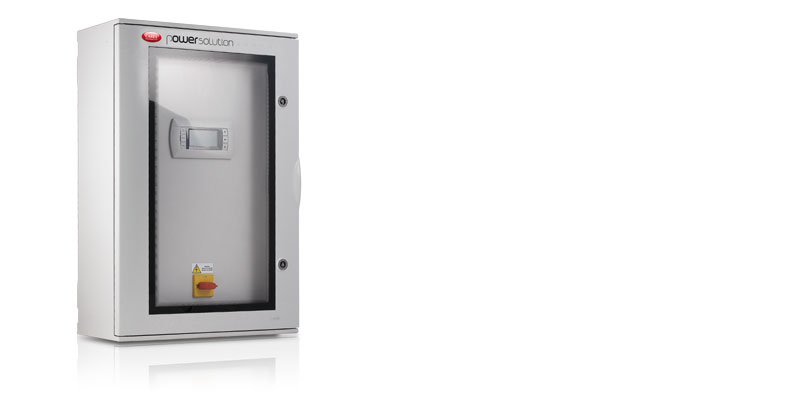

Masteraria系列上的面板用于控制标准的AHU(需要管理理和提供两个风机、一个热回收装置、一个可选的外部电力负载和传动装置、阀门、探测器、报警器和安全装置)是完美的解决方案,并仅限于电子控制器上的输入端口和输出端口数量。Masteraria方案设置在一个纤维玻璃箱中,玻璃箱上设置了两个门(其中一个门是透明的),这两个门适合-25至60 °C的各种安装设施,具有很高的坚固性和耐冲击性(IK10),通过了650 °C炽热线测试,具有IP65的防护等级和RAL 7035灰色,并具有IMQ CEI 23-48/23-49和IMQ EN 62208认证证书。每个玻璃纤维柜配备了自己的壁式安装套件(底部合适的位置具有螺纹孔)。主要的面板隔离开关位于内门中,用转动手柄可以进行前端控制。同样,用户接口也位于内门上,在闸刀开关闭合的情况下,内门很容易活动,进而能够方便地进行布线和启动。除了提供详细的布线图作为纸张标准格式以外,也可使用固定在内门后部光滑的胶粘纸和理论图纸上的草图。 Masteraria的核心是用于电动机的热保护器,由固定式接线基座和“即插即用”散热模块(根据风机规格进行选择)组成。因此,Masteraria对于每个项目来说是一种现货产品,可在几秒钟时间内根据安装的散热模块和面板内的已接线的电动机保护器来进行选择。布线板上配有4个电源端子来提供外部的电力负载(多级盘管、调制盘管、冷凝装置、加湿器等):配有两个图表的硬拷布线图显示了最大的外部电力负载(根据安装的风机规格通过支持终端进行提供)。同时,为了能够充分利用所有可能的pCOsistema,所有的输入端口和输出端口都与支持终端板相连。
文档
技术
-
用户手册
* Entries are ordered by date
代码 描述 语言 日期 * 版本 代码 +030221141 描述 Quadro elettrico / Electrical panel / Tableau électrique / Manuale di istruzioni per l’installazione, uso e manutenzione / Installation user & maintenance manual / Manuel d’instructions pour l’installation, l’utilisation et l’entretien 语言 ENG FRE ITA 日期 08/03/2024 版本 1.1
商业
-
其他相关文档
* Entries are ordered by date
代码 描述 语言 日期 * 版本 代码 +800004030 描述 Soluzioni per Unità Trattamento Aria: Tecnologia e competenza per la qualità dell’aria e il risparmio energetico 语言 ITA 日期 05/02/2025 版本 1.3 代码 +800004036 描述 Rozwiązania dla central wentylacyjno-klimatyzacyjnych (AHU) - Technologia, doświadczenie i oszczędność energii dla jakości powietrza w pomieszczeniach 语言 POL 日期 05/02/2025 版本 1.3 代码 +800004000 描述 Soluzioni di potenza per la refrigerazione e il condizionamento dell'aria 语言 ITA 日期 01/04/2013 版本 1.1 代码 +800004001 描述 Power solution for refrigeration and air conditioning unit 语言 ENG 日期 01/04/2013 版本 1.1
产品图片
-
高清图片
* Entries are ordered by date
代码 描述 语言 日期 * 版本 代码 PH12LQU30F-masteraria-electrical-panel 描述 CAREL MasterAria - Electrical panel for AHU - Powersolutions 语言 ALL 日期 29/03/2022 版本 R.0 代码 PH12LQU30G-masteraria-electrical-panel-open 描述 CAREL MasterAria open - Electrical panel for AHU - Powersolutions 语言 ALL 日期 29/03/2022 版本 R.0 代码 PH12LQU30H-masteraria-electrical-panel-open 描述 CAREL MasterAria open - Electrical panel for AHU - Powersolutions 语言 ALL 日期 29/03/2022 版本 R.0
