用于压缩机架管理的装置
CMPRCK*
总体特征
压缩机架系列控制器可以管理最多含两个压缩机的支架。其中一个压缩机是固定速度，另一个是配有变频器的速度在固定速度和变速之间的压缩机。基于模式下，可以管理冷凝装置的2-5三相风机。为了管理小型压缩机架提供一个完整的解决方案，整个系列可提供风机的供风和管理，用于从压缩机前端和压缩机油泵上的压缩机取热。基于压缩机的功率和冷凝风机的数量，使用的机箱规格也会不同，采用15/10厚的RAL涂装钢板以及20/10厚的镀锌钢布线板，具有双面开口和两个安全闸门的门，连续垫圈和特殊规格的位于机箱底部的电缆入口板。根据需要，电气面板可以配置足够大的用于电缆进入的电缆夹套。每个机箱配备了后部合适位置有孔的壁式安装套件。主面板隔离开关位于内门上，用转动手柄可进行前端控制。使用相同的方法，同样，用户接口位于内门上，内门上配有适用于操作条件和报警器的开关和信号灯。配置的布线图是为了管理与压缩机和压力开关相连的标准安全链。根据需要，可设置好面板的大小规格，使其适合管理不同压缩机和冷凝器风机的功率等级。
文档
技术
-
用户手册
* Entries are ordered by date
代码 描述 语言 日期 * 版本 代码 +030221141 描述 Quadro elettrico / Electrical panel / Tableau électrique / Manuale di istruzioni per l’installazione, uso e manutenzione / Installation user & maintenance manual / Manuel d’instructions pour l’installation, l’utilisation et l’entretien 语言 ENG FRE ITA 日期 08/03/2024 版本 1.1
产品图片
-
高清图片
* Entries are ordered by date

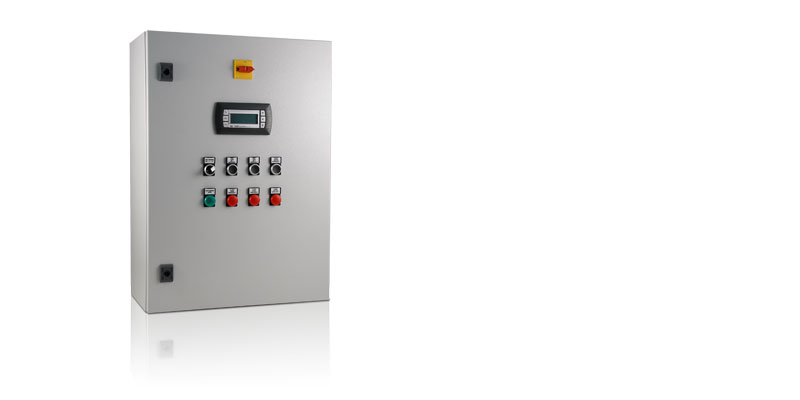

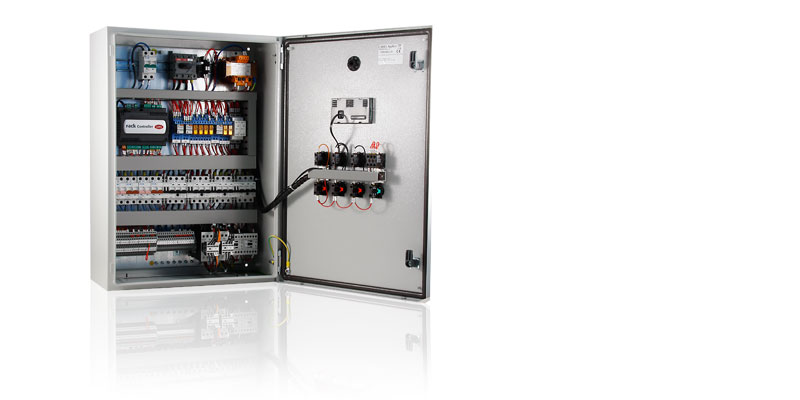

代码 描述 语言 日期 * 版本 代码 PH12LQU30J_pRACK-electrical-panel 描述 CAREL Unit for compressor rack management - Electrical panel for compressor racks - Powersolutions 语言 ALL 日期 28/03/2022 版本 R.0 代码 PH12LQU30K_pRACK-electrical-panel-open 描述 CAREL Unit for compressor rack management - Electrical panel for compressor racks - Powersolutions 语言 ALL 日期 28/03/2022 版本 R.0
