亚临界循环

级联

泵送

在亚临界串级级联系统中，CO2用作低温阶段的制冷剂（蒸发器吸入温度-30／-35°C）。在中温阶段，制冷剂吸收CO2冷凝所产生的热量。经由两种制冷剂之间的串级热交换器发生上述过程。

...more

在亚临界泵送系统中，CO2用作低温和中温两个阶段（如果有特色的话）的制冷剂。在这些系统中，CO2属于二次制冷剂，而一次管路（典型的是使用HFC／HC的冷冻器）旨在冷却液态CO2，然后将CO2泵送至系统内；该过程也可以经由热交换器（附加贮液器和泵）来实现。

...more

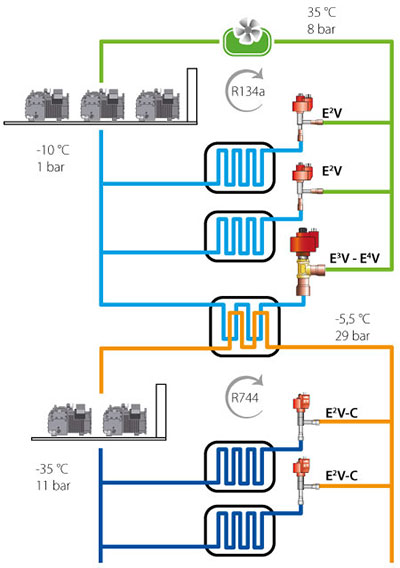

Cascade

使用天然制冷剂的解决方案是平均温度较高场合的理想选择；亚临界CO2串级系统通常用于炎热气候或者CO2为制冷剂的情况下作为制冷的第一阶段。

串级级联系统包含两个管路，即一个中温管路（通常是R134a、R404a或NH3）和一个低温管路（R744），并经由一个或多个热交换器（通常是板式热交换器）进行连接，该热交换器一方面压缩CO2，另一方面充当中温管路的常规蒸发器。

优点:

• 系统比较类似传统的安装系统（R404）；
• 操作压力类似传统系统的压力（最大45巴）；
• HFC气体中等含量；
• 优于标准HFC的系统效率，并适用于各种气候条件

关键提示:

• 如果没有使用NH3，那么该装置不完全是绿色环保的；
• 如果使用NH3，那么中温压缩机架不能在所有国家用于服务中温陈列柜；
• 更加关注二次管路的工作压力

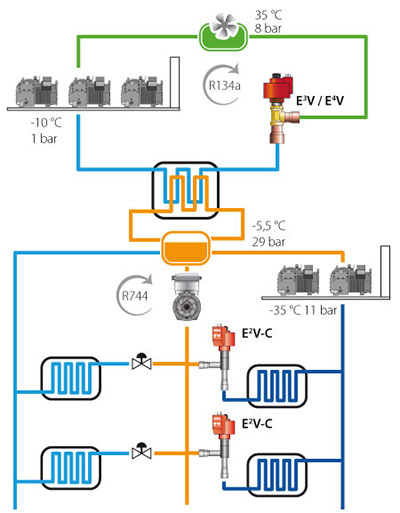

泵送

中温陈列柜提供有泵送的液态CO2，而低温陈列柜配有膨胀阀。CO2是通过储存罐内的专门冷冻器（NH3或R134a）进行冷却的，并通常配有管束式蒸发器。

除传统系统外，还包含将液态CO2输送至中温蒸发器的各种泵，其中，液态CO2不会膨胀，而仅仅进行过热，从而以半液态的形式返回到贮液器中。

优点：

• 非天然制冷剂含量低；
• 可使用氨（NH3）（仅限于机房）；
• 商店陈列区域内完全绿色环保的安装。

关键提示：

• 对泵送系统管尺寸非常敏感；
• 额外的泵能耗；
• 更加关注二次管路的工作压力。
